TCシリーズ



優れた安全性と、高い経済性



仮設工事現場でお使いいただける横引きタイプの電源ケーブルです。ビニール一体成型された防雨型コネクターのMTC、GTC、VTCタイプは軽量で低コストモデル、TCタイプは防水ゴムコネクターモデルで交換も簡単です。



ビニール一体成型方
防水コネクター

単相三線式（100V）

ｼﾞｮｲﾝﾄﾓｰﾙﾄﾞ赤色

単相三線式（200V）

ｼﾞｮｲﾝﾄﾓｰﾙﾄﾞ黄色

防水ゴムコネクター







低コスト・軽量を追求した防水ビニール一体成型タイプ

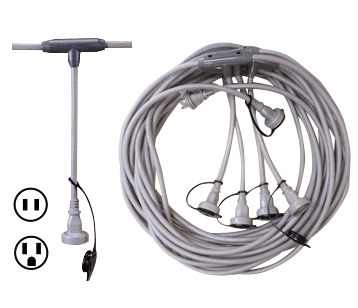

MTCタイプ

MTCタイプは、100V仕様の分岐ケーブルです。



クリックして詳細を見る
品番 母線 分岐仕様 両端末
防水コネクター		 PDF
全長(m) 使用電線 分岐数 防水ボディ
(一体成型品)
MTC-22-4 20 VCT 2C×2.0sq 4 125V2P15A 125V2P15A
(一体成型品)		 PDF
MTC-22-5 25 VCT 2C×2.0sq 5 125V2P15A 125V2P15A
(一体成型品)		 PDF
MTC-22-6 30 VCT 2C×2.0sq 6 125V2P15A 125V2P15A
(一体成型品)		 PDF
MTC-23-4 20 VCT 3C×2.0sq 4 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF

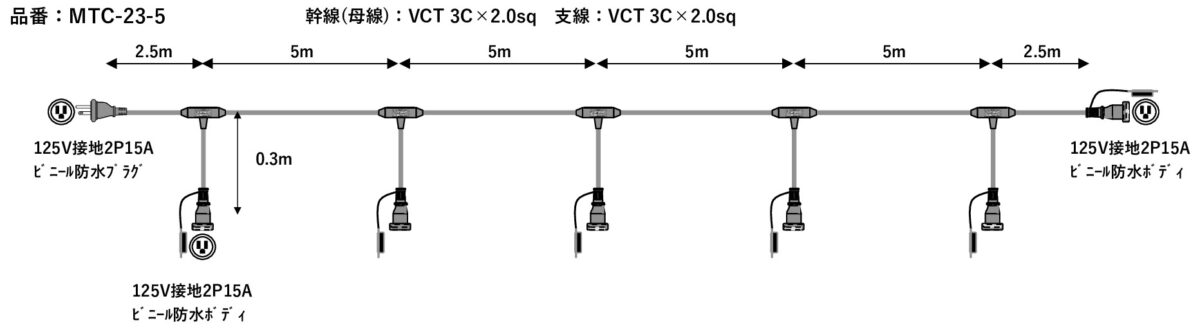

MTC-23-5 25 VCT 3C×2.0sq 5 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-23-6 30 VCT 3C×2.0sq 6 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-23-10 50 VCT 3C×2.0sq 10 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-353-4 20 VCT 3C×3.5sq 4 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-353-5 25 VCT 3C×3.5sq 5 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-353-6 30 VCT 3C×3.5sq 6 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-353-10
125V2P15AE
 50 VCT 3C×3.5sq 10 125V接地2P15A 125V接地2P15A
(一体成型品)		 PDF
MTC-353-10
250V3P20A
 50 VCT 3C×3.5sq 10 125V接地2P15A 250V3P20A
(明工社製)
 PDF
MTC-553-6 30 VCT 3C×5.5sq 6 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
MTC-354-5 25 VCT 4C×3.5sq 5 125V接地2P15A 250V接地3P20A
(明工社製)		 PDF
MTC-354-6 30 VCT 4C×3.5sq 6 125V接地2P15A 250V接地3P20A
(明工社製)		 PDF
MTC-354-10 50 VCT 4C×3.5sq 10 125V接地2P15A 250V接地3P20A
(明工社製)		 PDF
MTC-554-5 25 VCT 4C×5.5sq 5 125V接地2P15A 250V接地3P30A
(明工社製)		 PDF
MTC-554-6 30 VCT 4C×5.5sq 6 125V接地2P15A 250V接地3P30A
(明工社製)		 PDF
MTC-554-10 50 VCT 4C×5.5sq 10 125V接地2P15A 250V接地3P30A
(明工社製)		 PDF



MTC-354、MTC-554は単相三線式結線 + アース仕様です。

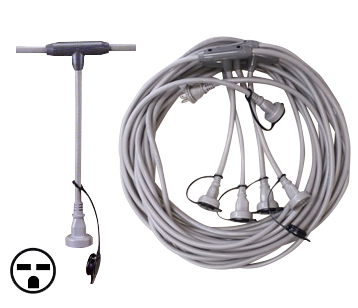

GTCタイプ

GTCタイプは、200V仕様の分岐ケーブルです。



クリックして詳細を見る
品番 母線 分岐仕様 両端末
防水コネクター		 PDF
全長(m) 使用電線 分岐数 防水ボディ
(一体成型品)

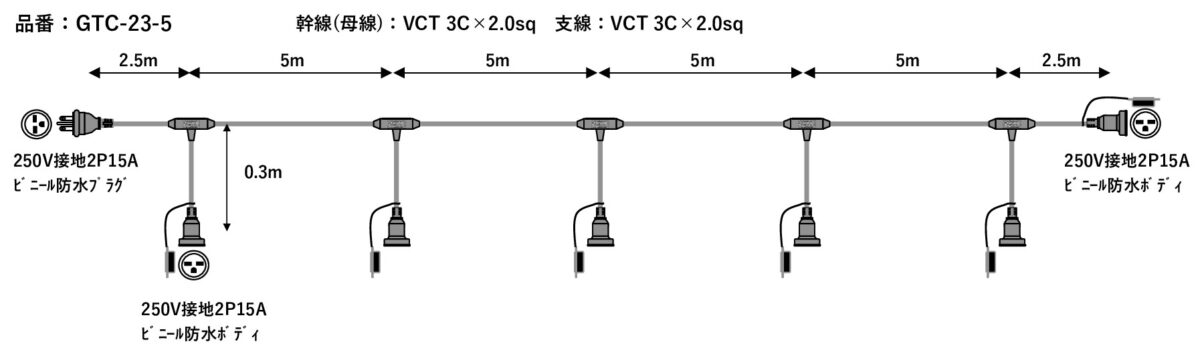

GTC-23-5 25 VCT 3C×2.0sq 5 250V接地2P15A 250V接地2P15A
(一体成型品)		 PDF
GTC-23-6 30 VCT 3C×2.0sq 6 250V接地2P15A 250V接地2P15A
(一体成型品)		 PDF
GTC-23-10 50 VCT 3C×2.0sq 10 250V接地2P15A 250V接地2P15A
(一体成型品)		 PDF
GTC-353-5 25 VCT 3C×3.5sq 5 250V接地2P15A 250V接地2P15A
(一体成型品)		 PDF
GTC-353-6 30 VCT 3C×3.5sq 6 250V接地2P15A 250V接地2P15A
(一体成型品)		 PDF
GTC-353-10 50 VCT 3C×3.5sq 10 250V接地2P15A 250V接地2P15A
(一体成型品)		 PDF
GTC-354-5 25 VCT 4C×3.5sq 5 250V接地2P15A 250V接地3P20A
(明工社製)		 PDF
GTC-354-6 30 VCT 4C×3.5sq 6 250V接地2P15A 250V接地3P20A
(明工社製)		 PDF
GTC-354-10 50 VCT 4C×3.5sq 10 250V接地2P15A 250V接地3P20A
(明工社製)		 PDF
GTC-554-5 25 VCT 4C×5.5sq 5 250V接地2P15A 250V接地3P30A
(明工社製)		 PDF
GTC-554-6 30 VCT 4C×5.5sq 6 250V接地2P15A 250V接地3P30A
(明工社製)		 PDF
GTC-554-10 50 VCT 4C×5.5sq 10 250V接地2P15A 250V接地3P30A
(明工社製)		 PDF



GTC-354、GTC-554は三相三線式結線(200V)+アース仕様です。



VTCタイプ

VTCタイプは200V仕様の分岐ケーブルです。



クリックして詳細を見る
品番 母線 分岐仕様 両端末ゴム
防水コネクター		 PDF
全長(m) 使用電線 分岐数 防水ボディ
(一体成型品)
VTC-354-5 25 VCT 4C×3.5sq 5 250V3P15A 250V接地3P20A
(明工社製)		 PDF
VTC-354-6 30 VCT 4C×3.5sq 6 250V3P15A 250V接地3P20A
(明工社製)		 PDF
VTC-554-5 25 VCT 4C×5.5sq 5 250V3P15A 250V接地3P30A
(明工社製)		 PDF
VTC-554-6 30 VCT 4C×5.5sq 6 250V3P15A 250V接地3P30A
(明工社製)		 PDF

VTC-354、VTC-554は三相三線式結線(200V)+アース仕様です。



取替簡単！防水ゴムコネクタータイプ

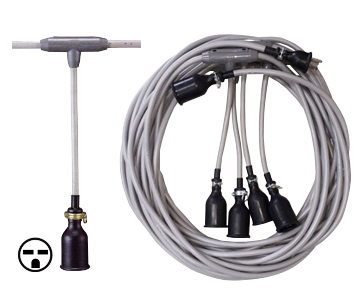

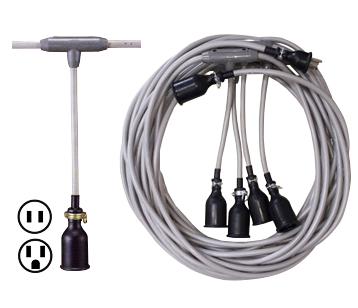

TCタイプ

TCタイプは100V仕様と200V仕様の分岐ケーブルです。



クリックして詳細を見る



TCタイプは標準仕様のみならず、電線（2CT、2PNCT、CV等）や様々なコネクターを使用し製作いたします。詳しくはお問い合わせください。



品番 母線 分岐仕様 両端末
防水コネクター		 PDF
全長(m) 使用電線 分岐数 防水ボディ
(明工社製）
TC-22-4 20 VCT 2C×2.0sq 4 125V2P15A 125V2P15A
(明工社製)		 PDF
TC-22-5 25 VCT 2C×2.0sq 5 125V2P15A 125V2P15A
(明工社製)		 PDF
TC-22-6 30 VCT 2C×2.0sq 6 125V2P15A 125V2P15A
(明工社製)		 PDF
TC-23-4 20 VCT 3C×2.0sq 4 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-23-5 25 VCT 3C×2.0sq 5 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-23-6 30 VCT 3C×2.0sq 6 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-23-10 50 VCT 3C×2.0sq 10 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-353-4 20 VCT 3C×3.5sq 4 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-353-5 25 VCT 3C×3.5sq 5 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-353-6 30 VCT 3C×3.5sq 6 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-353-10
125V2P15AE		 50 VCT 3C×3.5sq 10 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF
TC-353-10
250V3P20A		 50 VCT 3C×3.5sq 10 125V接地2P20A 250V3P20A
(明工社製)
 PDF
TC-553-6 30 VCT 3C×5.5sq 6 125V接地2P15A 125V接地2P15A
(明工社製)		 PDF

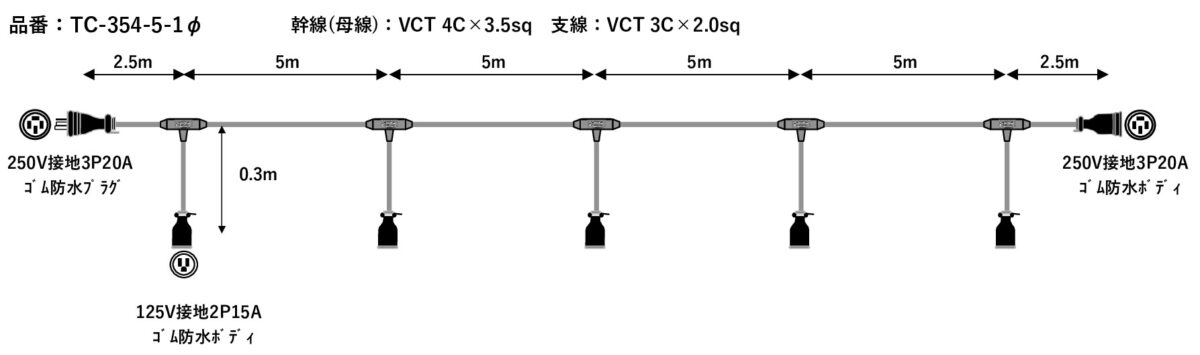

TC-354-5-1φ 25 VCT 4C×3.5sq 5 125V接地2P15A 250V接地3P20A
(明工社製)		 PDF
TC-354-6-1φ 30 VCT 4C×3.5sq 6 125V接地2P15A 250V接地3P20A
(明工社製)		 PDF
TC-554-5-1φ 25 VCT 4C×5.5sq 5 125V接地2P15A 250V接地3P30A
(明工社製)		 PDF
TC-554-6-1φ 30 VCT 4C×5.5sq 6 125V接地2P15A 250V接地3P30A
(明工社製)		 PDF

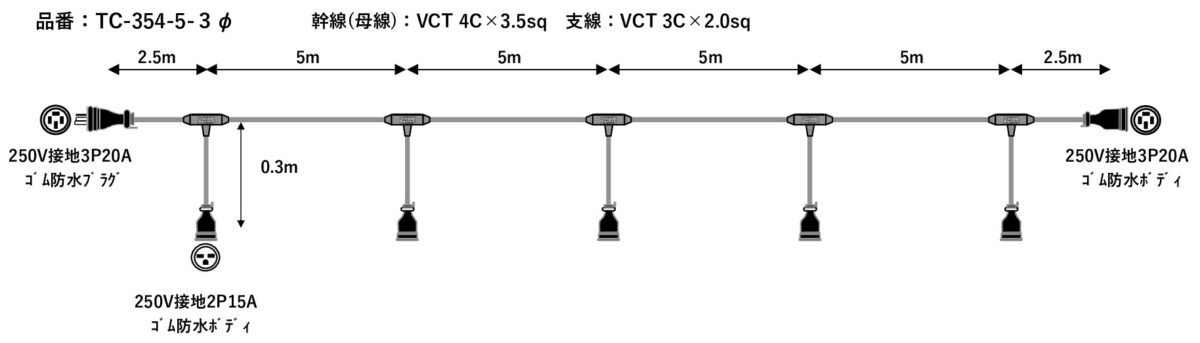

TC-354-5-3φ 25 VCT 4C×3.5sq 5 250V接地2P15A 250V接地3P20A
(明工社製)		 PDF
TC-354-6-3φ 30 VCT 4C×3.5sq 6 250V接地2P15A 250V接地3P20A
(明工社製)		 PDF
TC-554-5-3φ 25 VCT 4C×5.5sq 5 250V接地2P15A 250V接地3P30A
(明工社製)		 PDF
TC-554-6-3φ 30 VCT 4C×5.5sq 6 250V接地2P15A 250V接地3P30A
(明工社製)		 PDF

品番末尾の１φは単相三線式結線(100V)+アース仕様、３φは三相三線式結線(200V)+アース仕様です。
