Sシリーズ
打ち込み等の室内作業に最適!
MSタイプは、ビニール製の防雨型コンセントを使用し、Sタイプはゴム製の防雨型コンセントを使用しています。シーンに合わせてお選び下さい。
ビニール製コネクター
品番 |
MS-2EW |
幹線(母線) |
VCT 3C×2.0sq 1m |
支線 |
VCT 3C×2.0sq 0.3m |
ビニール一体成型防水コネクター |
125V接地2P15Aボディ
 |
図面 |
 |
品番 |
MS-3E |
幹線(母線) |
VCT 3C×2.0sq 1m |
支線 |
VCT 2C×1.25sq 0.2m |
ソケット |
E26ゴム防水ソケット100R-Y白ガード付 |
ビニール一体成型防水コネクター |
125V接地2P15Aボディ
 |
図面 |
 |
品番 |

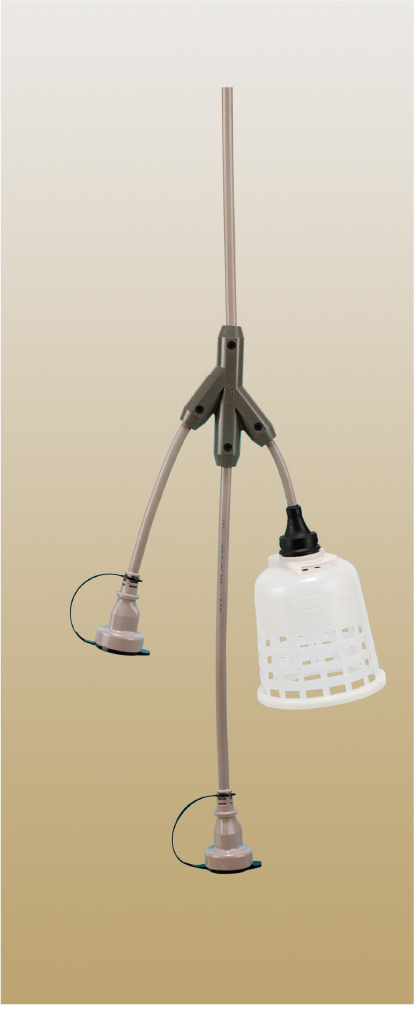

MS-4E |
幹線(母線) |
VCT 3C×2.0sq 1m |
支線 |
VCT 2C×1.25sq 0.2m |
ソケット |
E26ゴム防水ソケット100R-Y白ガード付 |
支線 |
VCT 3C×2.0sq 0.3m |
ビニール一体成型防水コネクター |
125V接地2P15Aボディ
 |
図面 |
 |
ゴム製コネクター
品番 |
S-2EW |
幹線(母線) |
VCT 3C×2.0sq 1m |
支線 |
VCT 3C×2.0sq 0.3m |
ゴム防水コネクター |
125V接地2P15Aボディ
 |
図面 |
 |
品番 |
S-3E |
幹線(母線) |
VCT 3C×2.0sq 1m |
支線 |
VCT 2C×1.25sq 0.2m |
ソケット |
E26ゴム防水ソケット100R-Y白ガード付 |
ゴム防水コネクター |
125V接地2P15Aボディ
 |
図面 |
 |
品番 |
S-4E |
幹線(母線) |
VCT 3C×2.0sq 1m |
支線 |
VCT 2C×1.25sq 0.2m |
ソケット |
E26ゴム防水ソケット100R-Y白ガード付 |
支線 |
VCT 3C×2.0sq 0.3m |
ゴム防水コネクター |
125V接地2P15Aボディ
 |
図面 |
 |
品番 |

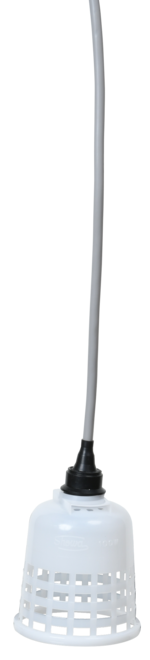

S-1 |
幹線(母線) |
VCT 2C×1.25sq 1m |
ソケット |
E26ゴム防水ソケット100R-Y白ガード付 |
図面 |
 |
