ムカデコードシリーズ

ドラム付き

ドラムなし



建築・土木・イベント・カラーコーン照明などに最適



巻き取りが可能で便利なドラム付と多目的ケーブルとして広くお使いいただけるドラムなしがございます。Y5-Eタイプは母線・支線とも3芯を使用し、コンセント部もアース付きの防雨タイプとなっております。

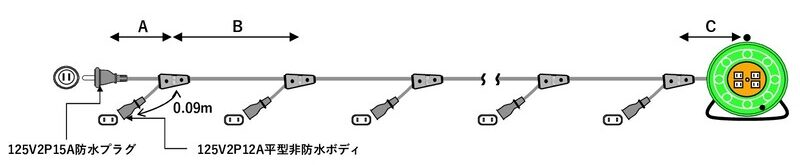

MKDタイプ(ドラム付き)

21~50m

カラーコーン照明用電源コードとしてではなく、多くの用途で使われています。



品番 母線:VCT 2C×2.0sq 先端 支線:VCTF 2C×1.25sq PDF
全長
A
先端長
B
間隔
C
末端長
D
防水プラグ
(一体成型品)
非防水ボディ
(一体成型品)
MKD-21-10 21 2 2 1 125V2P15A 125V2P12A平型ボディ 10ヶ所 PDF
MKD-25-10 25 1.5 2.5 1 125V2P15A

125V2P12A平型ボディ 10ヶ所

PDF
MKD-30-10 30 1.5 3 1.5 125V2P15A 125V2P12A平型ボディ 10ヶ所
PDF
MKD-50-10 50 2.5 5 2.5 125V2P15A 125V2P12A平型ボディ 10ヶ所
PDF

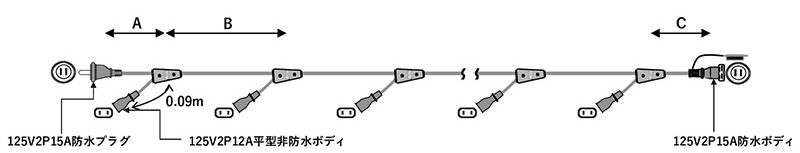

MKDタイプ(ドラムなし)



品番 母線:VCT 2C×2.0sq 両端末 支線:VCTF 2C×1.25sq PDF
全長
A
先端長
B
間隔
C
末端長
D
防水コネクター
(一体成型品)
非防水ボディ
(一体成型品)
Y5-21-10 21 2 2 1 125V2P15A 125V2P12A平型ボディ 10ヶ所
PDF
Y5-25-10 25 1.5 2.5 1 125V2P15A 125V2P12A平型ボディ 10ヶ所
PDF
Y5-30-10 30 1.5 3 1.5 125V2P15A 125V2P12A平型ボディ 10ヶ所
PDF
Y5-50-10 50 2.5 5 2.5 125V2P15A 125V2P12A平型ボディ 10ヶ所
PDF





MKD-E(ドラムなし)







母線・支線とも3芯を使用、コンセント部も接地(アース)付で防雨タイプになっております。



品番 母線:VCT 3C×2.0sq 両端末 支線:VCT 3C×2.0sq PDF
全長
A
先端長
B
間隔
C
末端長
D
防水コネクター
(一体成型品)
防水ボディ
(一体成型品)
Y5-23-4E 20 2.5 5 2.5 125V接地2P15A 125V接地2P15A 4ヶ所
PDF
Y5-23-5E 25 2.5 5 2.5 125V接地2P15A 125V接地2P15A 5ヶ所
PDF
Y5-23-6E 30 2.5 5 2.5 125V接地2P15A 125V接地2P15A 6ヶ所
PDF
品番 母線:VCT 3C×3.5sq 両端末 支線:VCT 3C×2.0sq PDF
全長
A
先端長
B
間隔
C
末端長
D
防水コネクター
(一体成型品)
防水ボディ
(一体成型品)
Y5-35-4E 20 2.5 5 2.5 125V接地2P15A 125V接地2P15A 4ヶ所
PDF
Y5-35-5E 25 2.5 5 2.5 125V接地2P15A 125V接地2P15A 5ヶ所
PDF
Y5-35-6E 30 2.5 5 2.5 125V接地2P15A 125V接地2P15A 6ヶ所
PDF
Y5-35-10E 30 1.5 3 1.5 125V接地2P15A 125V接地2P15A 10ヶ所
PDF
